GLO - Žíhací pece

Žíhací pece GLO jsou plynotěsné retortové pece s velmi symetrickým umístěním topných těles. Topné tělesa jsou z CrFeAl, také známé jako APM, a jsou uloženy v izolaci keramických vláken.

Pece GLO jsou často vybavena vakuovým čerpacím systémem pro snížení hladiny kyslíku po předchozím tepelném zpracováním. Aby byla zajištěna co nejnižší úroveň znečištění, je třeba několik cyklů vakuového a dusíkového proplachování pro vytvoření čistého prostředí v retortě. Pročištění pomocí vakua je mnohem lepší ve srovnání s čištěním pomocí dusíku přes retortu, protože vyčistí atmosféru rychleji a sníží potřebu dusíku. Poté, co byla snížena hladina kyslíku, začíná tepelné zpracování v inertní atmosféře a mírným přetlakem.

Nejvyšší možná teplota žíhací pece GLO je 1100°C pro tepelné zpracování s atmosférou. Přední dvířka cylindrické retorty můžou v případě potřeby zahřívány. V předních dvířkách chlazených vodou je plyn čištěn uvnitř GLO. Je předehřívaná pomocí radiačních štítů, které se vkládají na přední straně. Pec GLO má zadní otvor pro vypuzení plynných vedlejších produktů vznikajících během procesu.

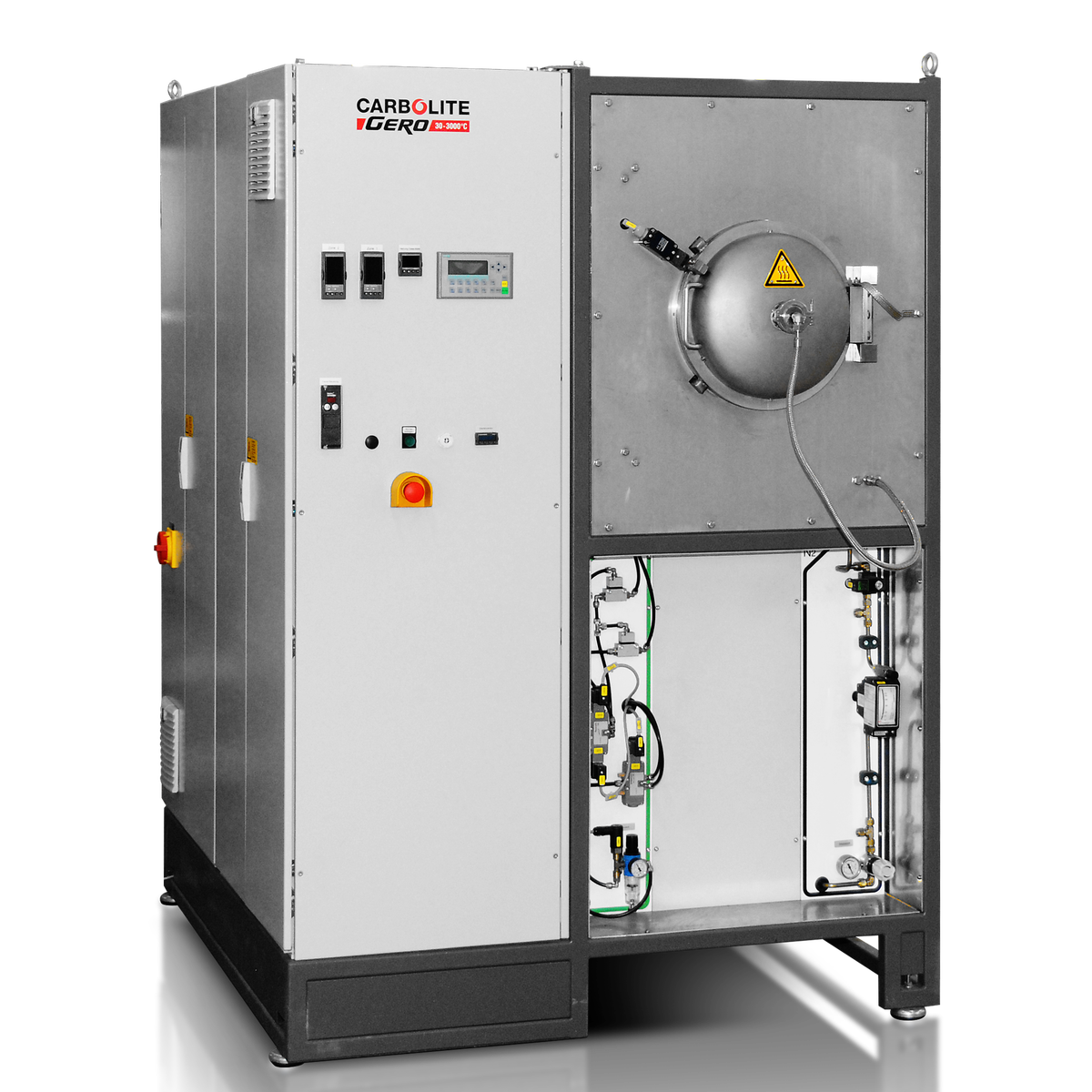

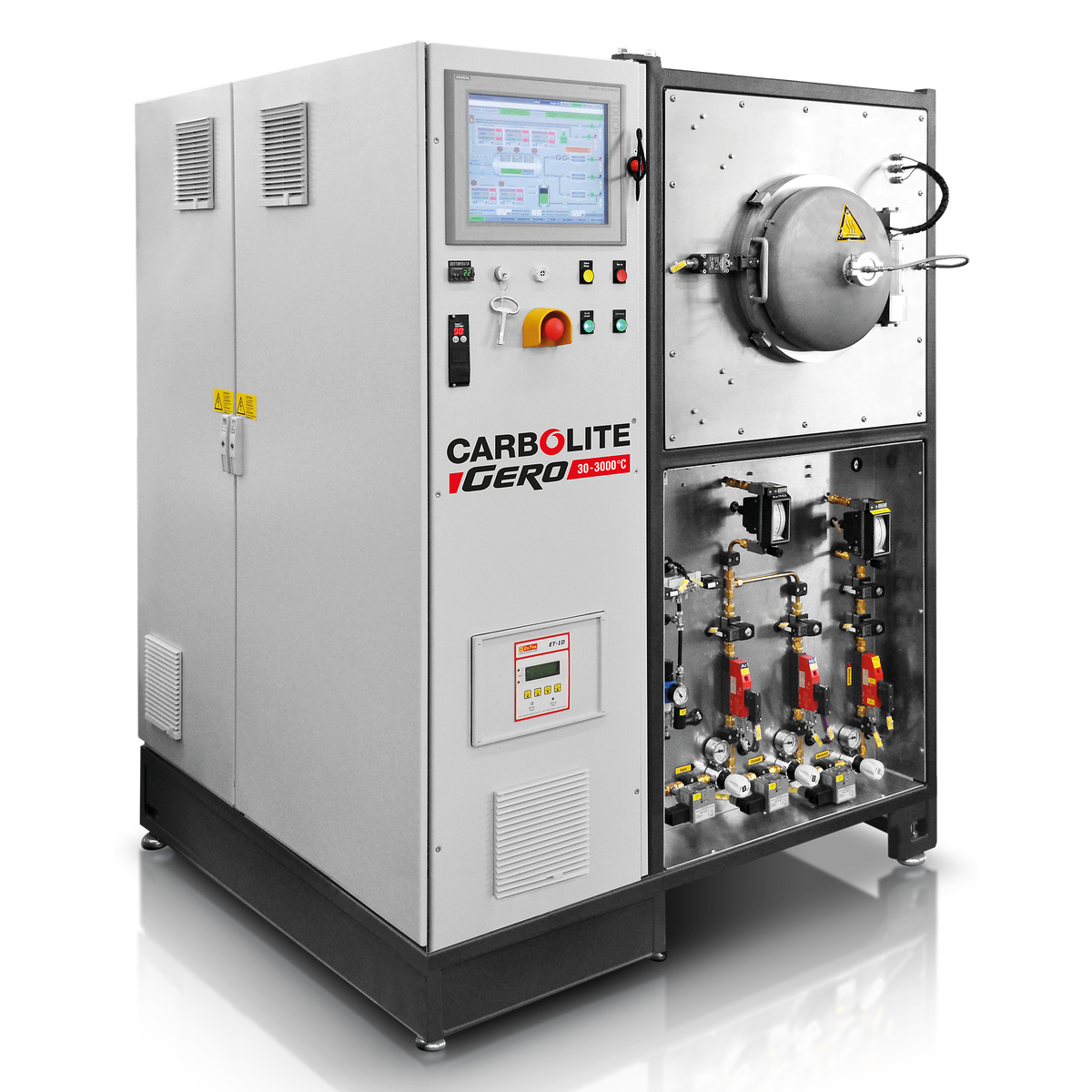

Pec GLO může být provozována manuálně nebo s použitím automatizovaného systému. Pec je k dispozici ve třech různých velikostech 5, 10, 40, 75, 120, 260, 400, 550, 600, 850, 950 a 1300 litrů. Retorta je vyrobena z teplotně odolné legované oceli (1.4841). Jiné materiály jsou k dispozici na vyžádání.

Žíhací pec může být provozována s reaktivními plyny jako je vodík, který vyžaduje odpovídající bezpečnostní techniku. Bezpečnostní vodíkový systém zahrnuje automatický operační systém s nádrží dusíku, který bude detekován v případě poruchy. Všechna zařízení jsou s certifikací SIL2.

Pece mají kompaktní, prostorově úsporný design. Soubor funkcí umožňuje jak odstraňování pojiva nebo proces pyrolýzy. Prakticky nedochází ke kondenzaci, protože jednotka je vybavena zpětným spalováním a výstupem plynu produkovaného ohřevem pro aplikace, kde se uvolňuje větší množství plynu.
Pec GLO může být vybavena rychle chladícím systémem. Retorta může být chlazena vzduchem z vnější strany nebo se propláchne studeným, inertním plynem.

Pec GLO je také k dispozici ve dvou alternativních provedeních:

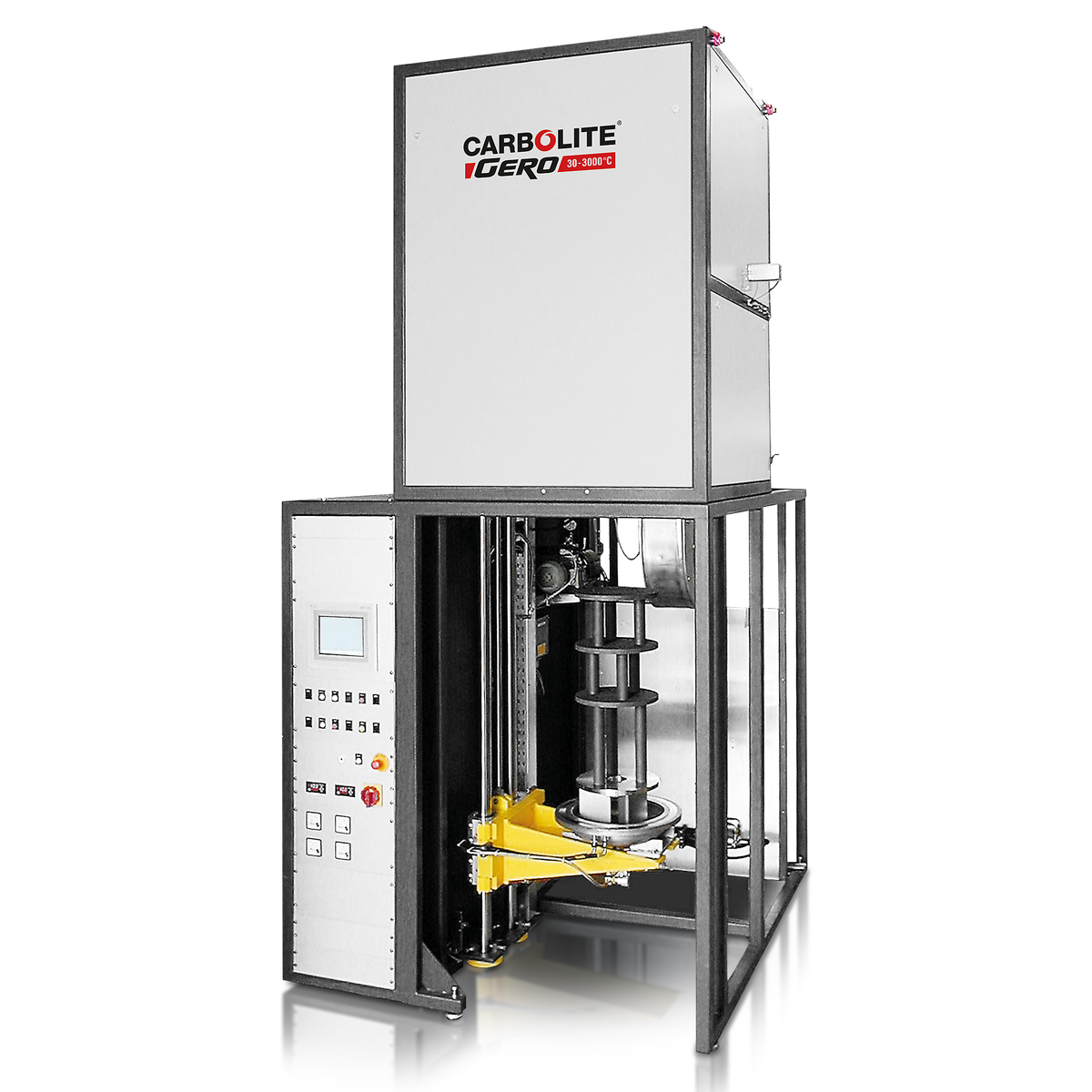

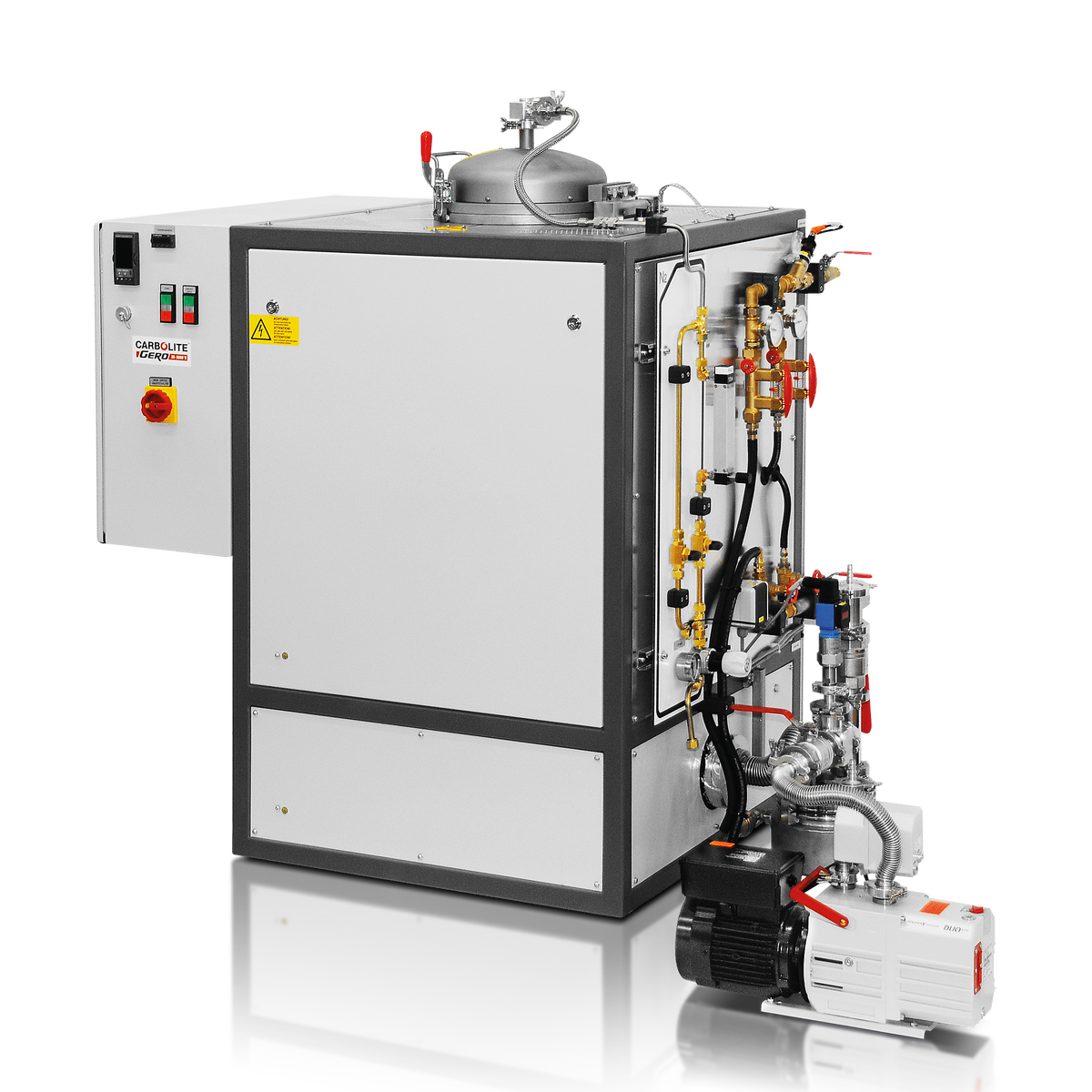

1. Vertikální pec VGLO je plněna vertikálně a proto poskytuje kompaktní, prostorově úsporný design.

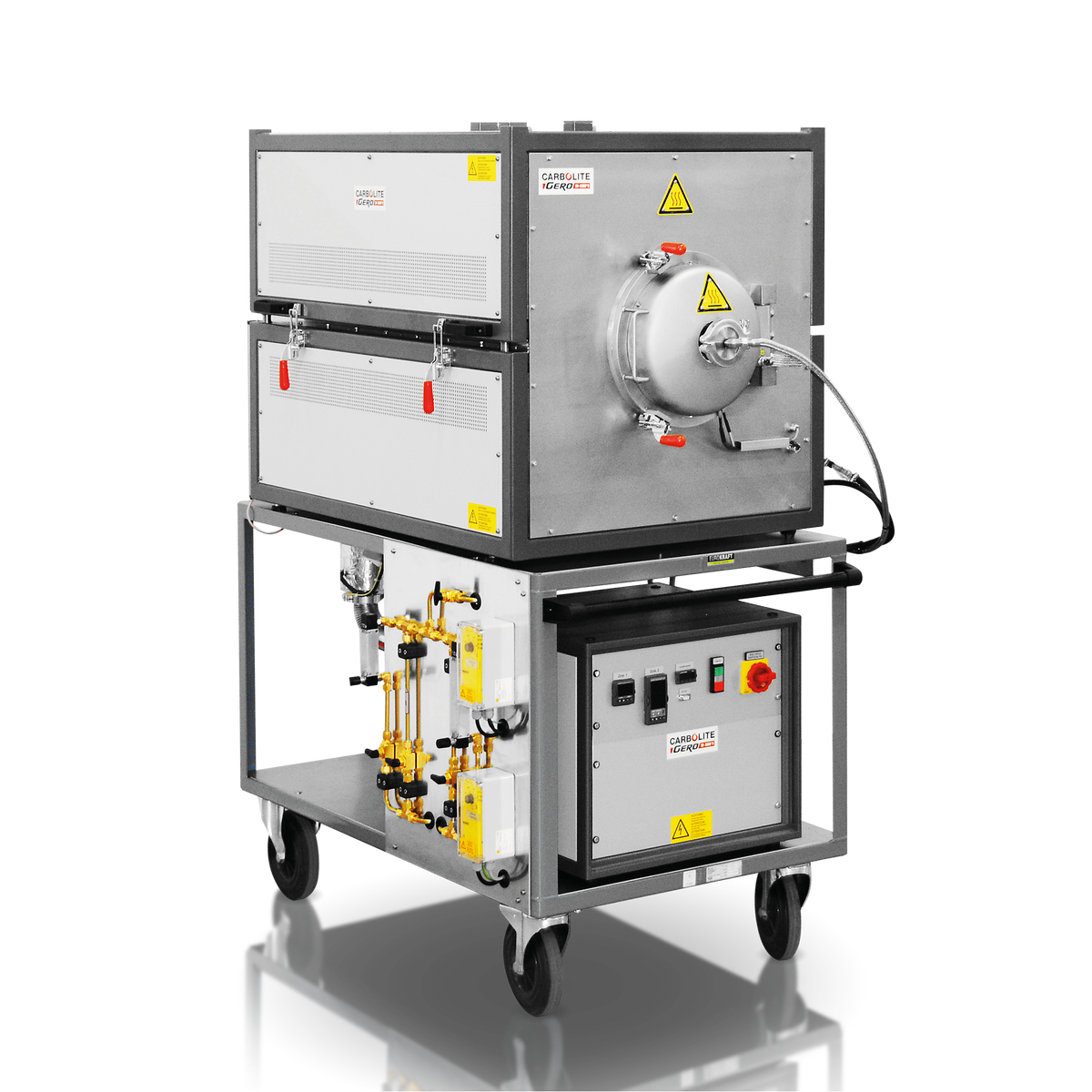

2. Mobilní pec GLO je přenosná, prostorově úsporná verze pro flexibilní použití v různých aplikacích.

Standardní výbava

• Manual control
• Gas tight retort made of 1.4841 (equals grade 314) stainless steel
• Water cooled door with gas tight rubber sealing (water cooling must be provided at customer site)
• Radiation shields
• Gas control with manual control for a single inert gas, air or formation gas
• Přesně řízená atmosféra s nejvyšší možnou čistotou
• Ochrana proti přehřátí (doporučujeme zejména pro ochranu vzácných materiálů a při bezobslužném provozu)

Možnosti (uveďte při objednávce)

• Vakuový systém: před-vakuová pumpa, základní čerpadlo, nebo turbomolekulární pumpa
• A range of sophisticated digital controllers, multisegment programmers and data loggers with digital communication options is available - more information about controllers
• Vybavení pro provoz s reaktivními plyny pro koncentrace vodíku přesahující 4%
• Chladič v případě, že na místě nebude k dispozici vodním chlazení

GLO - Žíhací pece Technické údaje

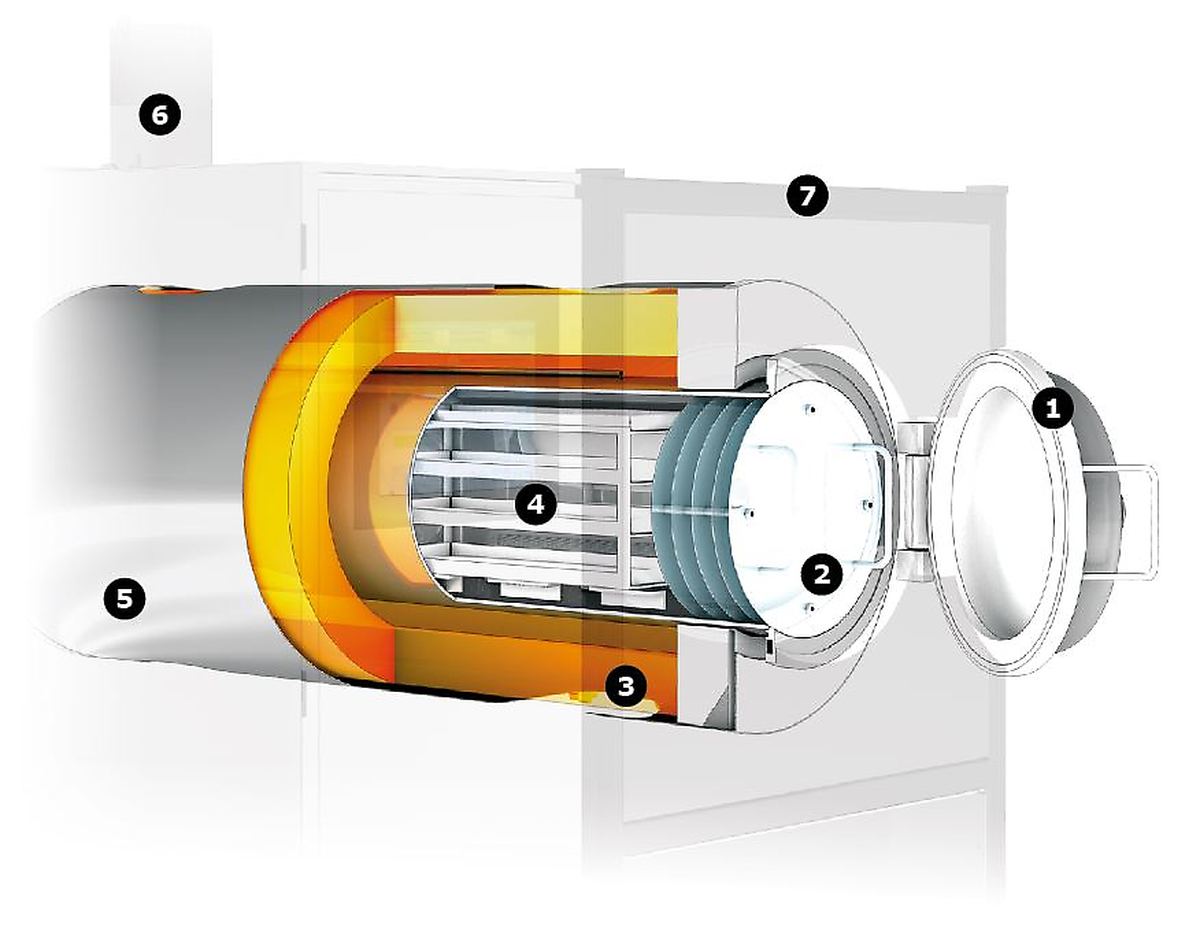

Pohled dovnitř žíhací pece:

1. otevřené dvířka
2. radiační štíty
3. keramická izolační vlákna a topná tělesa
4. plnící stojan
5. tenké kovové opláštění
6. spalovací hořák
7. rám

Maximální teplota žíhací pece je 1100°C. V tomto rozsahu se vysoké množství tepla přenáší konvekcí a kondukcí.

Aby se zajistila excelentní uniformita, je pec vybavena systémem cirkulace plynů pomocí ventilátoru umístěného v zadní části pece, čímž je zajištěno, že vzorek je rovnoměrně obklopen inertním plynem po celou dobu.

Vzorek se umístí na horizontální plnící stojan, který je navržen na míru pece, s přívodem plynu proudícího přes vzorek. Všechny vedlejší plyny produkované ohřevem jsou ihned odvedeny z pece.

Sonda termočlánku je umístěna v zadní části pece, v těsné blízkosti vzorku. Sonda termočlánku slouží jako řídící termočlánek pro dvě topné zóny pece GLO a současně monitoruje teplotu přímo na vzorku.

Topná tělesa jsou umístěna mimo retortu. Termočlánek s ochranou proti přehřání se používá pro bezobslužný provoz. Další termočlánkové sondy mohou být integrovány do retorty na vyžádání.
