FST/FZS - Dělené trubkové pece až do 1300°C

Dělené trubkové pece FST (jednozónové) a FZS (třízónové) se mohou používat buď vertikálně nebo horizontálně a mají maximální provozní teplotu 1300 °C.

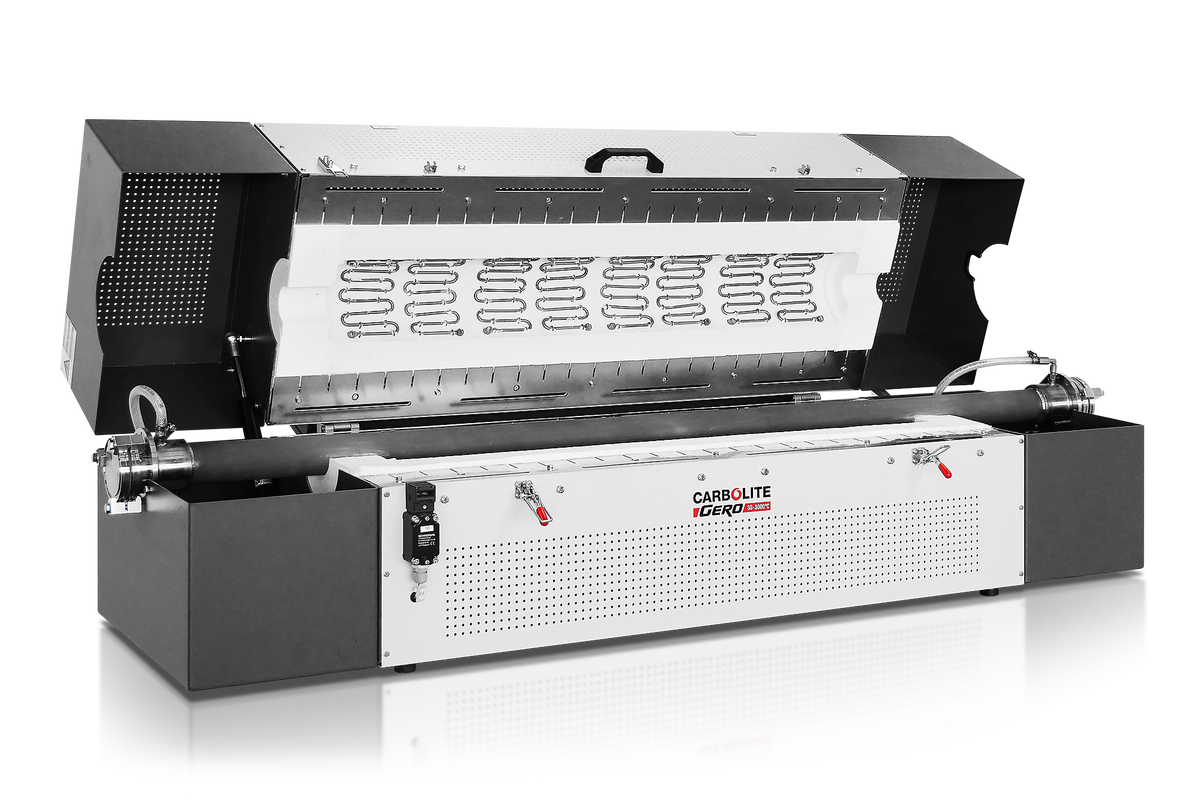

Dělený topný modul umožňuje buď snadné umístění pracovní trubky nebo umístění kolem reaktorů, které mají pevné koncové příruby. Rozdělená konstrukce může také umožnit rychlejší ochlazování vzorku. Chladící kanály jsou navrženy do skříně, aby pomohly s konvekčním chlazením vnějšího pouzdra. Rukojeť je připevněna k horní polovině dělené trubkové pece dvěma rychloupínacími svorkami, které bezpečně odemknou a uzamknou pec. Obě poloviny pece jsou moduly z keramických vláken s vysoce kvalitními vodiči topení APM namontovanými v izolaci, které jsou drženy v poloze keramickým držákem. Bezpečnostní spínač chrání obsluhu vypnutím topných těles po otevření pece. Verze na zakázku a rozsáhlá nabídka příslušenství trubkových pecí doplní dostupné možnosti.

Příklady aplikací

CIM, CVD, MIM, kalcinace, kalibrace termočlánku, letování, malovýroby, odplyňování, povlakování, pyrolýza, pájení, spékání, stárnutí, sublimace, sušení, syntéza, temperování, testování palivových článků, vytvrzování, výzkum katalyzátorů, žíhání

Standardní výbava

Maximální provozní teplota 1300 °C
Programmable temperature controller with 24 segments: FST fitted with EPC3016P1, FZS fitted with CC-T1
Ochrana proti přehřátí
Lze použít pracovní trubky s vnějším průměrem až 150 mm
Jednozónové topné délky 200, 500 nebo 1000 mm
3-zónové topné délky od 500 mm nebo 1000 mm
Oddělená konstrukce pece umožňuje práci s trubkami nebo reaktory s pevnými přírubami
Pro horizontální nebo vertikální použití
Výjimečně dlouhá životnost a teplotní stabilita
Vysoce kvalitní termočlánek typu S
Izolace z keramických vláken s nízkou tepelnou hmotností
Vysoce kvalitní 5 mm APM drátové topné elementy
Dodává se se samostatným ovládacím boxem s 3 m kabelem, zástrčkou a zásuvkou
Ethernet communications

Možnosti (uveďte při objednávce)

A range of sophisticated digital controllers, multisegment programmers and data loggers with digital communication options is available - more information about controllers
Ochrana proti přehřátí (doporučujeme zejména pro ochranu vzácných materiálů a při bezobslužném provozu)
K dispozici je široký výběr průměrů trubek a materiálů
Pro dělené trubkové pece jsou k dispozici robustně tvarované keramické polotrubky, které chrání topné elementy a kde se umísťují vzorky
L-stojan pro vertikální nebo horizontální použití
Izolační záslepky a radiační štít zajišťují nízké tepelné ztráty a zlepšují uniformitu teploty
Modifikovaná atmosféra a vakuové sestavy jsou k dispozici - Více informací
K dispozici jsou sady pro vakuum s volbou rotačního lopatkového čerpadla nebo turbomolekulárního čerpadla
Větší průměry trubek
Dlouhé topné délky
Automatický otevírací mechanismus
Příruby pro protiproud inertního plynu
Kyslíkový senzor pro sady inertního plynu
6 m length of cable between furnace body and control box with plug and socket
Gas packages with manual valve
Laboratory Gas Safety System for safe use with hydrogen above 750 °C
Gas packages with electrically operated valve for up to 3 gases

FST/FZS - Dělené trubkové pece až do 1300°C Mounting configurations

Furnace body and separate control box

Option: Vertical stand

FST/FZS - Dělené trubkové pece až do 1300°C Examples

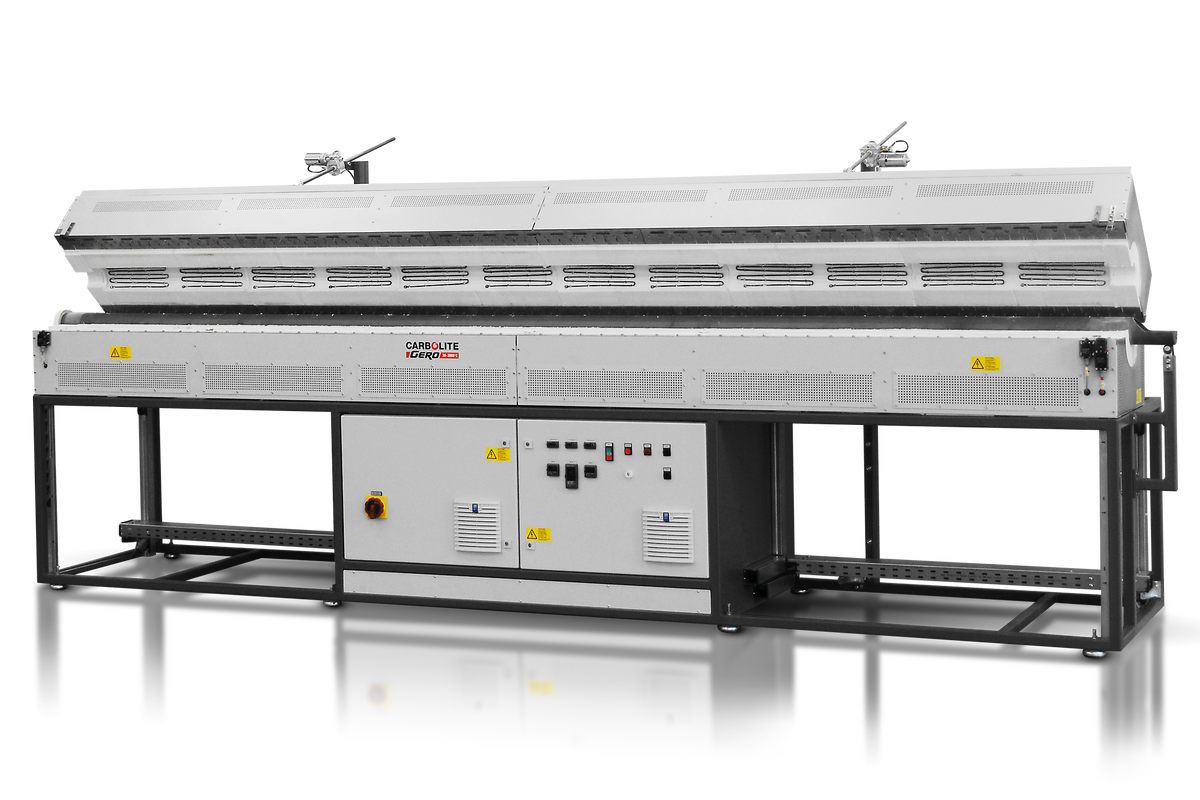

Zákazková trojzónová pec FZS 13/100/4500 s vykurovacou dĺžkou 4500 mm, s automatickým otváraním a pracovnou trubkou APM

FZS 13/70/500 inert gas package for Ar and reactive gas O2 equipped with double stage rotary vane pump

FST/FZS - Dělené trubkové pece až do 1300°C Technické údaje

	Počet topných zón	Maximální teplota (°C)	Furnace Ø (mm)	Topná délka (mm)	Rozměry pece V x Š x H (mm)	Váha pece (kg)	Délka trubky pro použití ve vzduchu (mm)	Délka trubky pro použití v modifikované atmosféře (mm)	Rozměry ovládacího modulu V x Š x H (mm)	Váha ovládacího modulu (kg)	Uniformní délka ±5°C (mm)	Výkon (kW)
FST 13/40/200	1	1300	40	200	530 x 460 x 560	35	450	985	500 x 550 x 700	50	100	1.5
FST 13/70/500	1	1300	70	500	530 x 680 x 560	50	670	1205	500 x 550 x 700	50	250	3.0
FST 13/100/500	1	1300	100	500	530 x 680 x 560	75	670	1205	850 x 550 x 700	60	250	4.0
FST 13/100/1000	1	1300	100	1000	530 x 1200 x 560	80	1190	1725	850 x 550 x 700	90	500	10.4
FST 13/150/1000	1	1300	150	1000	590 x 1200 x 560	100	1190	1725	850 x 550 x 700	90	500	12.0
FZS 13/70/500	3	1300	70	500	530 x 680 x 560	50	670	1205	500 x 550 x 700	50	350	3.0
FZS 13/100/500	3	1300	100	500	530 x 680 x 560	75	670	1205	850 x 550 x 700	60	300	4.0
FZS 13/100/1000	3	1300	100	1000	530 x 1200 x 560	80	1190	1725	1100 x 1200 x 700	90	800	10.4
FZS 13/150/1000	3	1300	150	1000	590 x 1200 x 560	100	1190	1725	1100 x 1200 x 700	90	600	12.0
FZS 13/200/1000	3	1300	200	1000	690 x 1200 x 620	150	1190	1725	1100 x 1200 x 700	120	-	16.0
FZS 13/100/1500	3	1300	100	1500	530 x 1700 x 560	120	1690	2252	1100 x 1200 x 700	120	-	14.0
FZS 13/150/1500	3	1300	150	1500	590 x 1700 x 560	150	1690	2225	1100 x 1200 x 700	120	-	18.0
FZS 13/200/1500	3	1300	200	1500	690 x 1700 x 620	200	1690	2225	1100 x 1200 x 700	160	-	22.0
FZS 13/100/4500	3	1300	100	4500	2200 x 4700 x 1100	800	na vyžádání	na vyžádání	inside frame	-	-	45.0
FZS 13/150/4500	3	1300	150	4500	2200 x 4700 x 1200	950	na vyžádání	na vyžádání	inside frame	-	-	60.0

Vezměte prosím na vědomí
- Rychlost zahřívání při použití volitelné keramické trubky musí být omezena na 5 °C/min
- Napájení je 200 – 240 V pro 1 fázi a 380 – 415 V pro 3 fázový výkon
- Minimální uniformní délka v horizontální peci s izololovanými zástrčkami při 100 ° C pod max. teplotou
- Power supply: a = 3 phase 380 - 415 V / b = 3 phase 480 V / c = 3 phase 200 - 210 V / d = 3 phase 220 - 240 V / e = 1 phase 220 - 240 V
